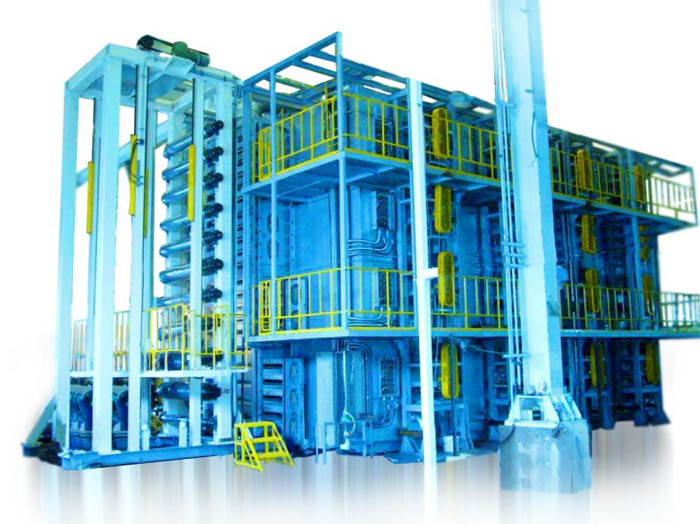

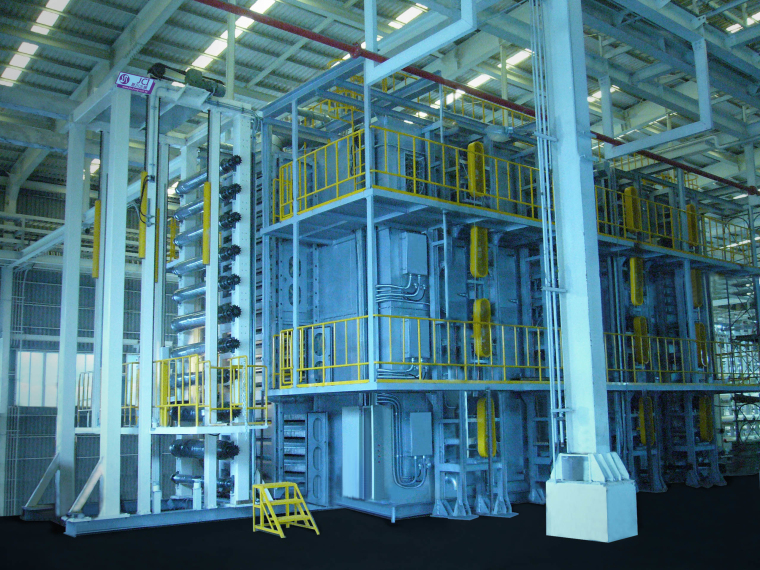

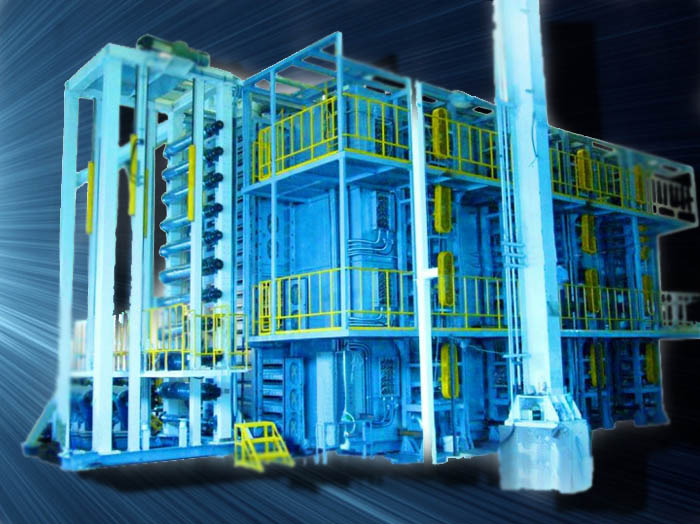

碳纖維氧化爐(Oxidization Oven)

類型 : A型 / B型-1、B型-2/碳纖維氧化設備/碳化生產線設備

說明:

1. 熱氣流方式：
   1. A型-強制循環熱風，垂直方向吹向每絲帶之上、下兩面。
   1. B型-1、B型-2-強制循環熱風，水準縱方向沿每絲帶之上、下兩面，。可按實際需求選用。
2. 尺寸規格：最大適用絲帶寬幅3000mm，每pass最大有效加熱長度13m，單一爐之pass數量不受限制。
3. 操作爐溫：200~300℃。
4. 新鮮空氣補充：採取適足的設計。
5. 製程停留時間：採取適足的設計。
6. 溫控分區數量：採取充足的設計。
7. 電熱器、制循風機等的維護與換裝：於爐外進行作業，完全不必動拆爐體。
8. Pass間高度設計：充分考慮垂懸量，碳絲無上下接觸損傷之虞。

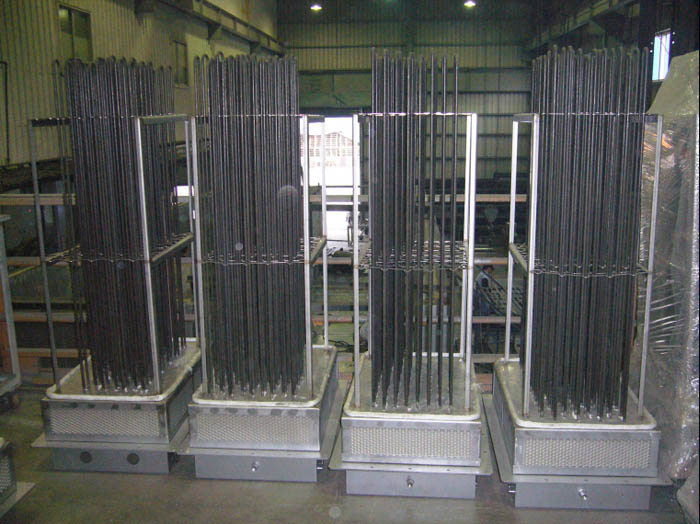

9. 組成裝置包括：保溫、熱風循環裝置、熱風循環風路、電熱器、爐中排氣裝置、爐端排氣裝置、噴霧消防裝置、濾網裝置、濾網差壓裝置、新鮮空氣補充裝置、爐端seal chamber、操作側爐門等。
10. 新鮮空氣補充裝置：常溫大氣或預熱大氣，可按實際需求選用。
11. 熱風循環風機：轉速＜1400RPM，獨立固定於地面以斷絕爐體之振動與噪音。
12. 爐內板材質：滲鋁碳鋼板。
13. 牽絲裝置：
14. 滾輪機：
15. 操作升降機：
16. 操作架台：
17. 滾輪機：

其他說明:

1. 示意圖-1 熱氣流方向-A型
2. 示意圖-2 熱氣流方向-B型

•

•

•

•

•

•
