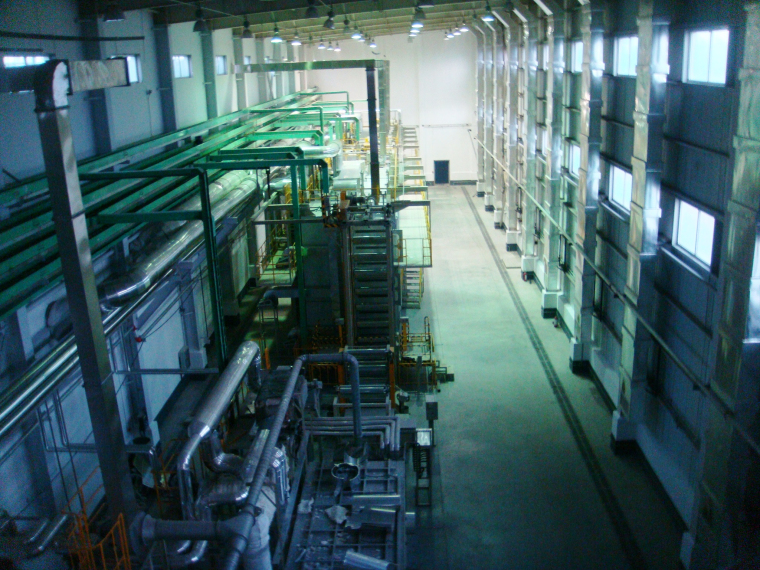

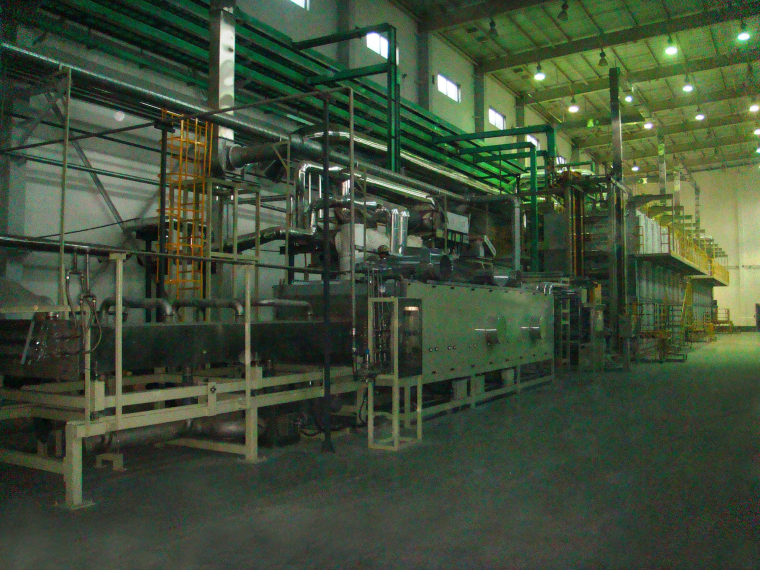

碳纖維碳化生產線-整線設備(PAN carbon fiber-carbonization production line)

說明:

1. 技術與經驗來源：日、歐美、台灣、中國大陸。
2. 技術與經驗年資：20年。
3. 量產線產能範圍：1500噸/年。
4. 實驗線產能範圍：不計量~10噸/年。
5. 各製程停留時間：採取適足的設計。
6. 各製程處理溫度：採取適當的設計。
7. 各加熱爐製程溫控分區數量：採取充足的設計。
8. 各製程張力與垂懸量：採取適當的設計。
9. 聚川(聯川)製造項目範圍：

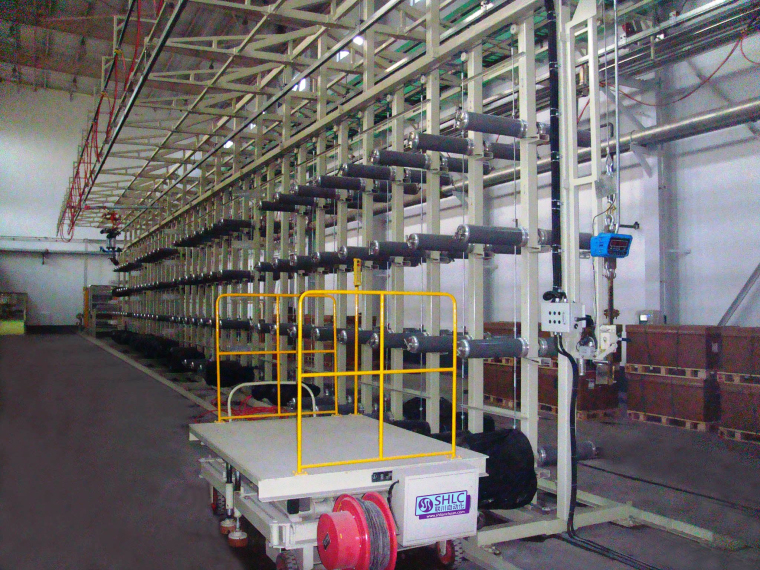

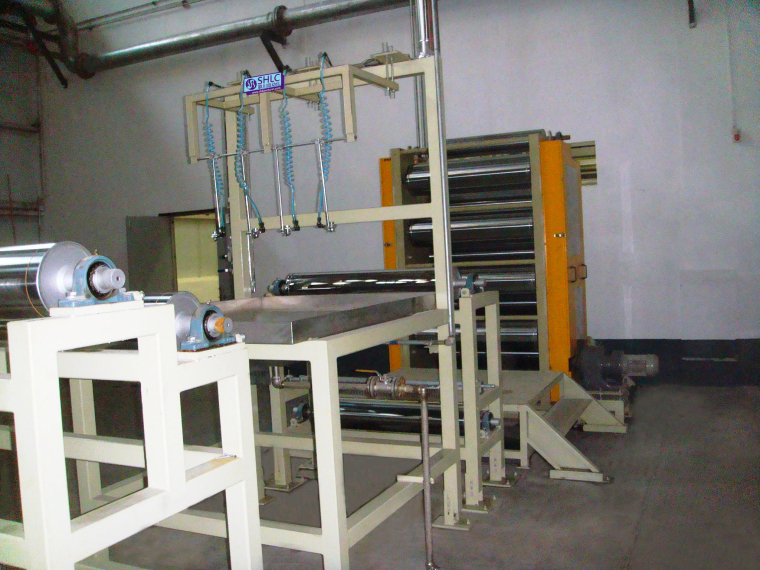

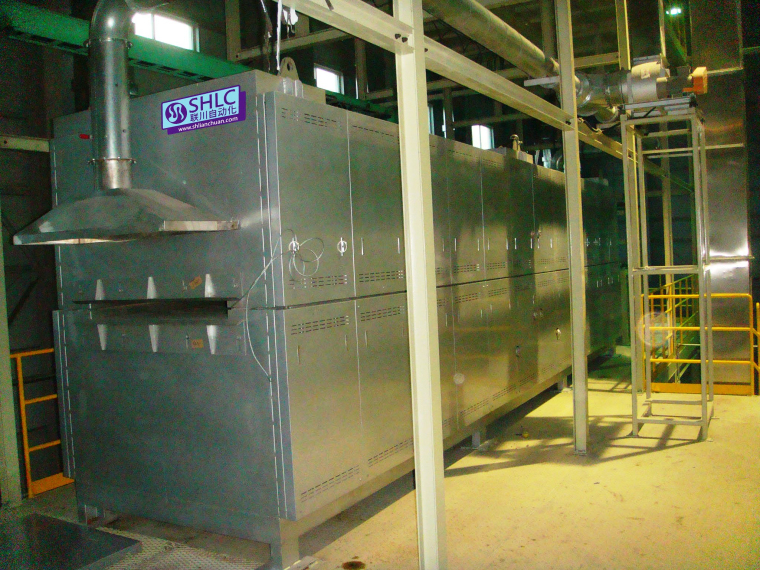

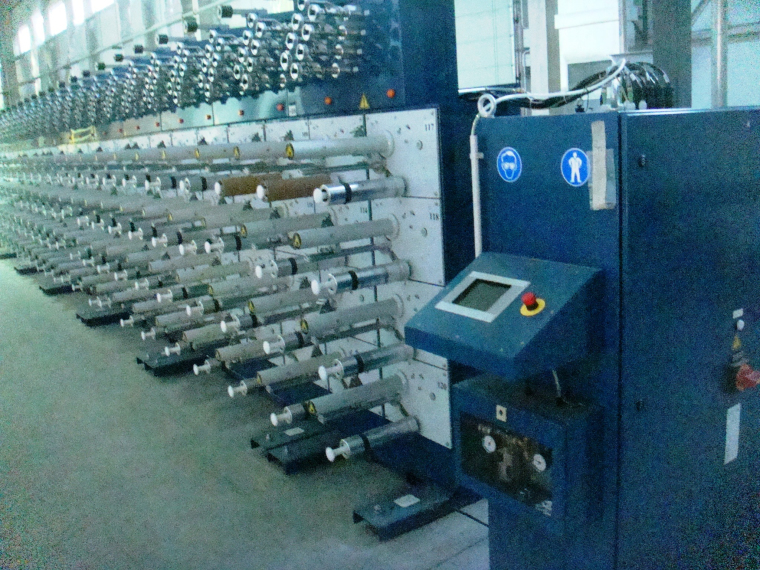

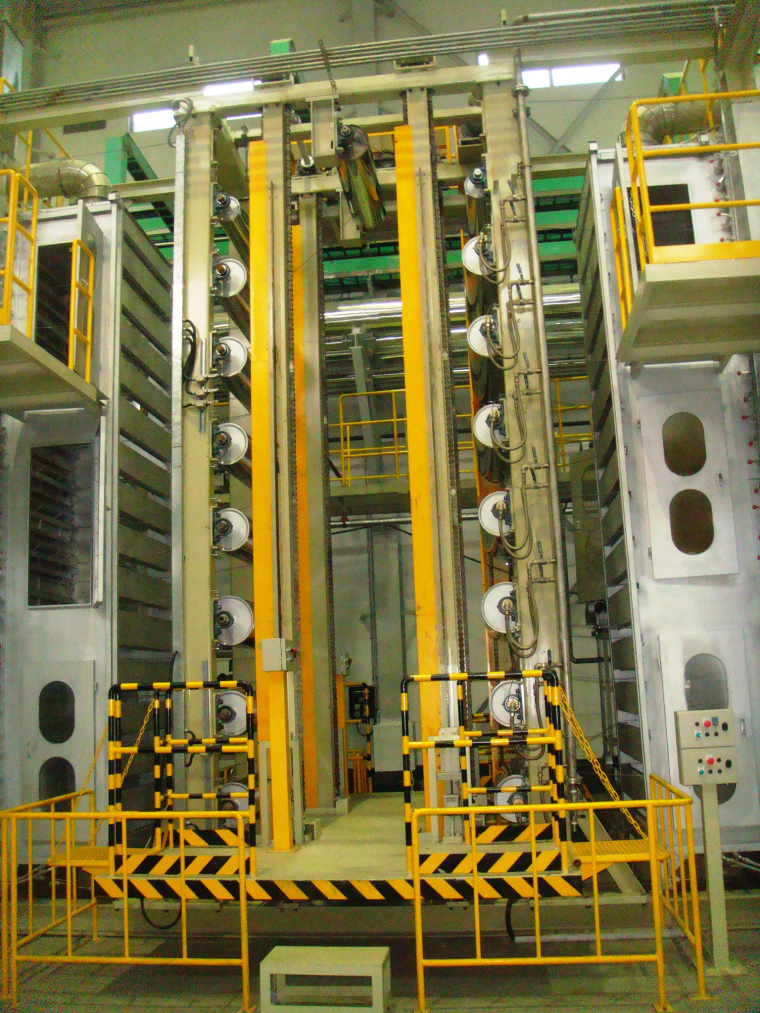

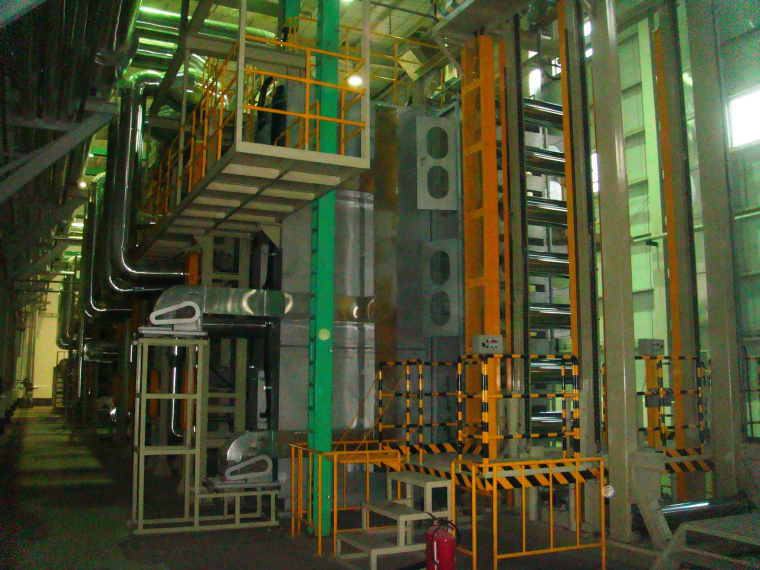

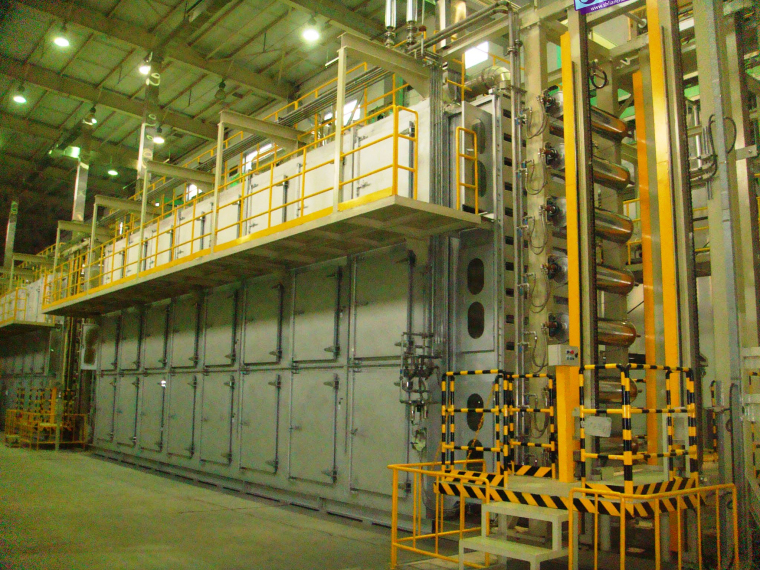

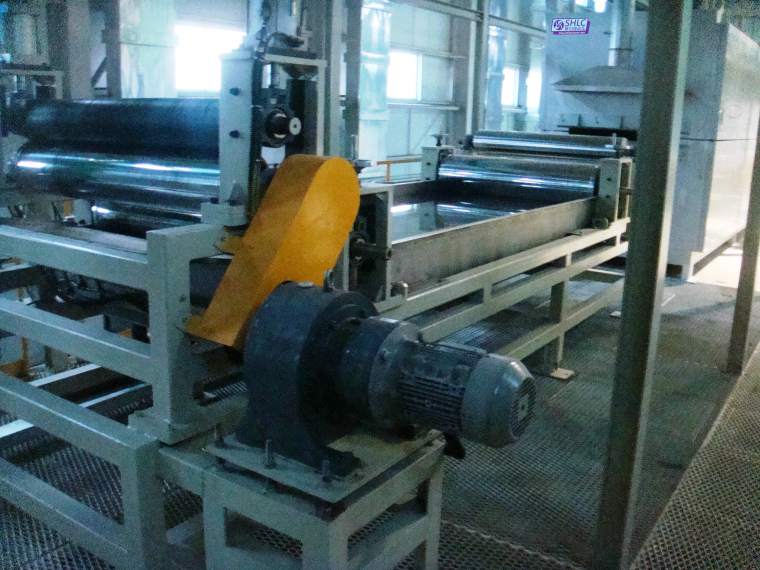

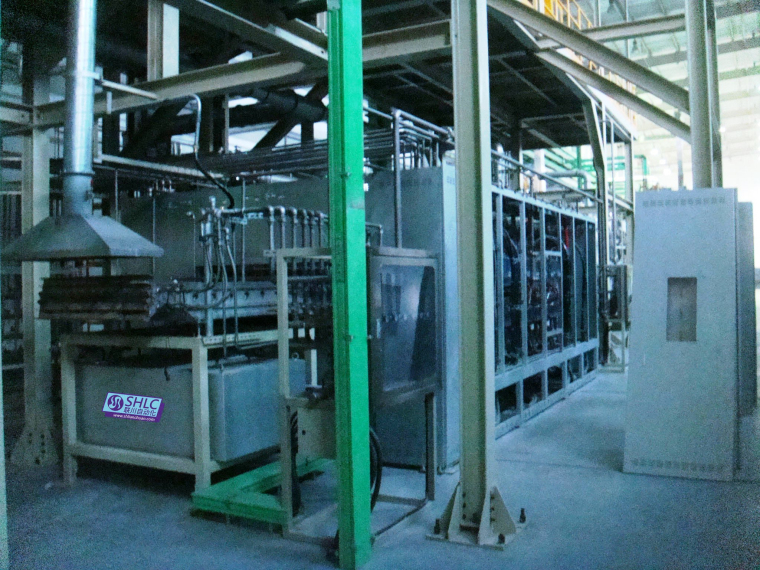

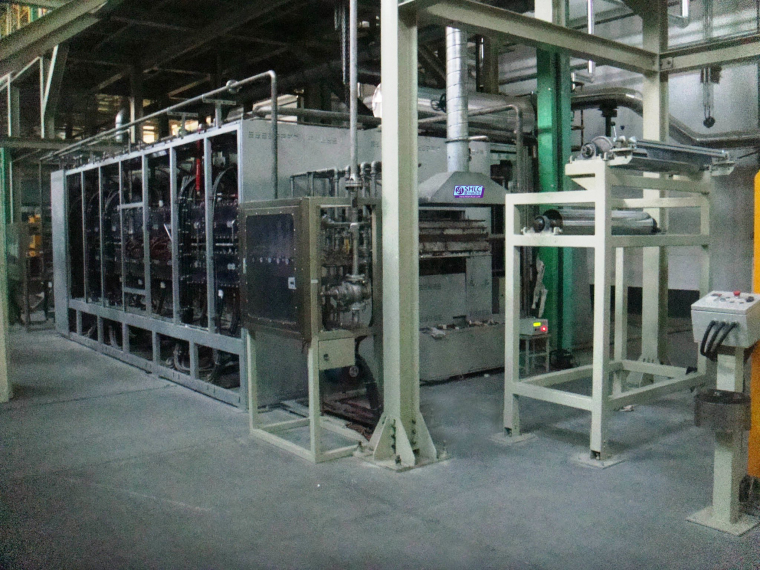

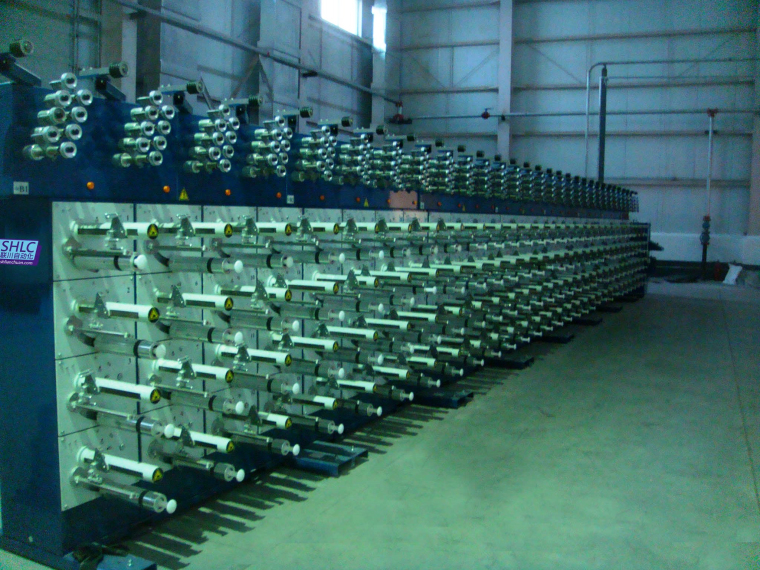

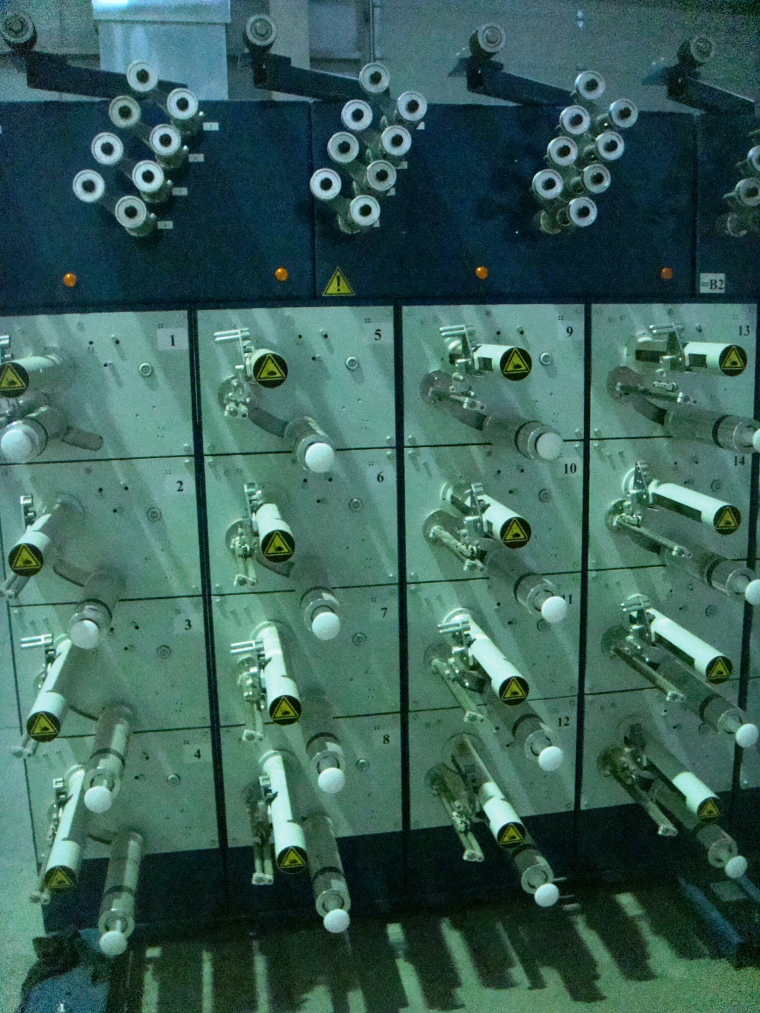

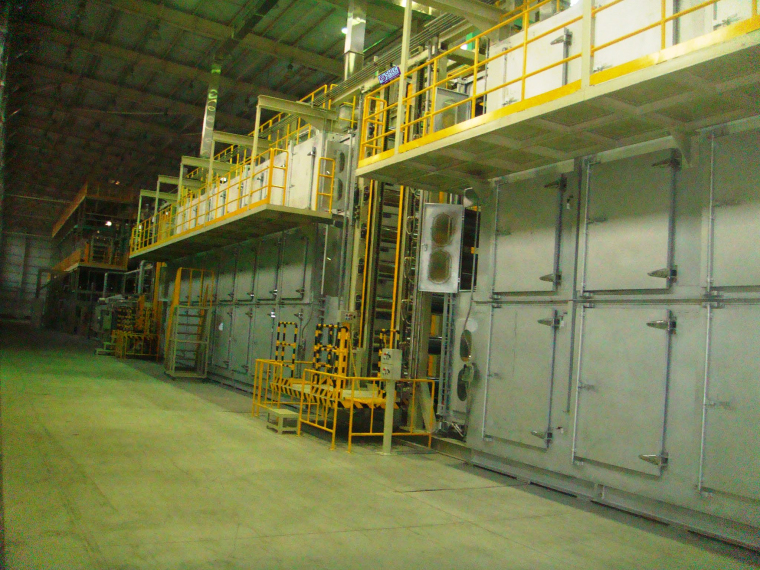

碳纖維氧化爐, 給絲紗架、加濕裝置、緯紗機、滾輪驅動裝置、氧化爐(包括配套項目：滾輪機、操作升降機、操作架台等)、低溫碳化爐、高溫碳化爐、電解與水洗設備、水洗烘乾設備、上膠設備、上膠烘乾設備、緯紗取出裝置、緯紗燒成爐設備、導槽輥裝置、廢氣燃燒爐、石墨化爐。

規格尺寸:

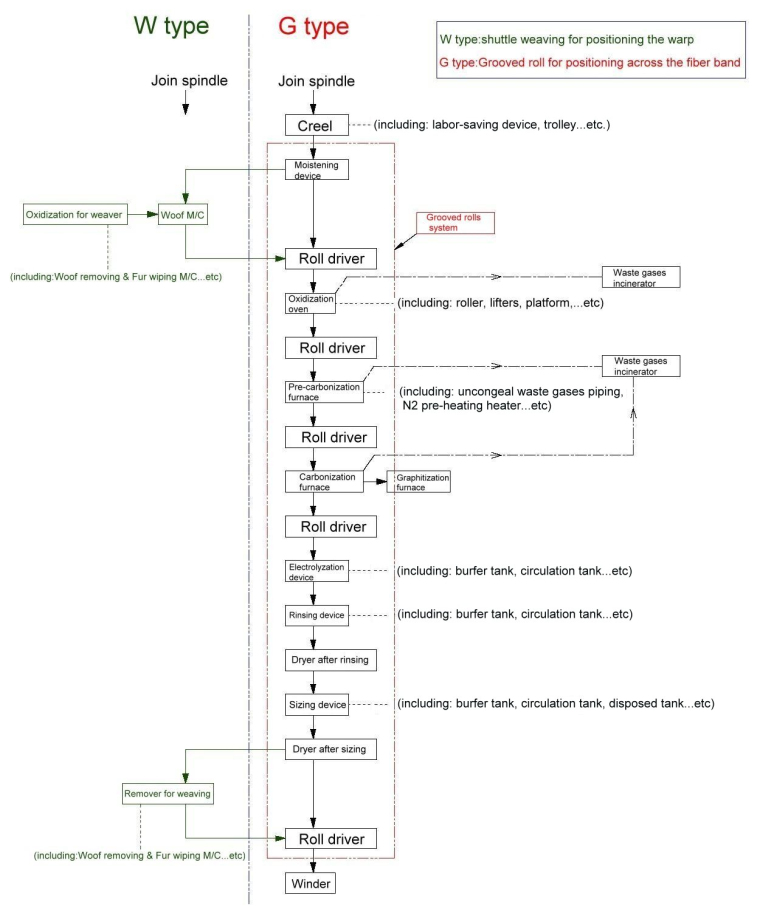

1. 【W type-打緯紗】打緯紗製成線上設備依序:

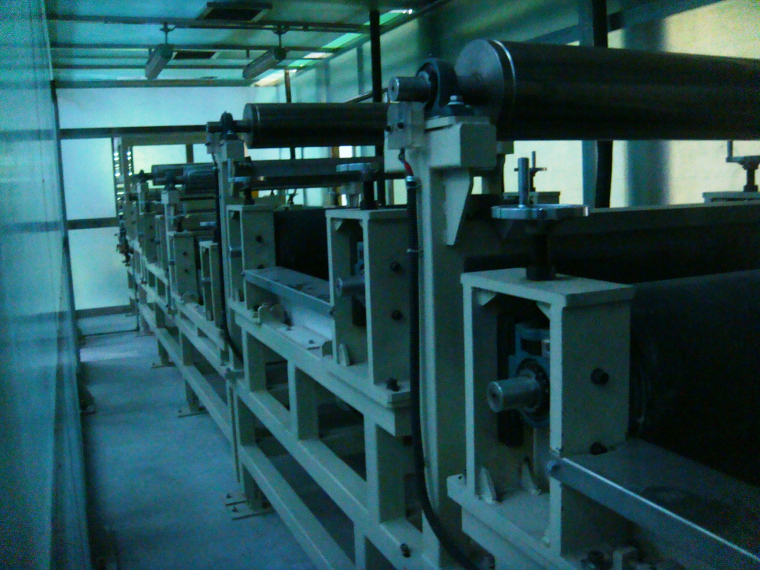

給絲紗架→加濕裝置→緯紗機→滾輪驅動裝置→氧化爐(包括配套項目: 滾輪機、操作升降機、操作架台等) →滾輪驅動裝置→低溫碳化爐→滾輪驅動裝置→高溫碳化爐→滾輪驅動裝置→電解與水洗設備→水洗烘乾設備→上膠設備→上膠烘乾設備→滾輪驅動裝置→緯紗取出裝置→滾輪驅動裝置→收捲機

打緯紗製成其他設備: 緯紗燒成爐設備、廢氣燃燒爐、石墨化爐。

• 【G type-加導槽輥】加導槽輥製程上設備依序:

給絲紗架→加濕裝置→滾輪驅動裝置→氧化爐(包括配套項目: 滾輪機、操作升降機、操作架台等) →滾輪驅動裝置→低溫碳化爐→滾輪驅動裝置→高溫碳化爐→滾輪驅動裝置→電解與水洗設備→水洗烘乾設備→上膠設備→上膠烘乾設備→滾輪驅動裝置→滾輪驅動裝置→收捲機

加導槽輥置成其他設備: 導槽輥裝置、廢棄燃燒爐、石墨化爐。
